【技术博览】前海这条道路如何打造安全、舒适驾乘环境？

驾车进入前海地下道路，映入眼帘的是两侧一块块巨幅的白色墙，继续前行，白色墙随之渐渐的变为浅黄色。

前海地下道路结构墙面全线采用搪瓷钢板安装，为消除驾驶疲劳，根据不同路段的亮度要求，搪瓷钢板采用多种颜色渐变，达到通道美观，行车安全，全面提升工程品质。

本期《技术博览》介绍前海地下道路工程的搪瓷钢板施工技术，在地下道路墙面装饰上如何为大家打造安全、舒适的驾乘环境？

地下道路是一个相对封闭的环境，从安全角度考虑，地下道路内部的装饰材料应具备在发生火灾时不使灾情蔓延的性能。另外，地下道路内潮湿、飞尘多、噪音大，有影响安全运行的眩光，而搪瓷钢板具有耐久稳定、易洁、易维护、防火和防眩光等特性，是地下道路装饰材料的上佳选择。与其他装饰材料相比，在满足安全性和适用性的前提下，其特有的美观、新颖的装饰效果将更进一步提高建筑的整体品质，为城市建设增添一道亮丽的风景线。

前海桂湾一路、临海大道、滨海大道地下道路为国内罕见的变坡度、多曲率、长大型地下道路，搪瓷钢板总面积为82000㎡，采用模块化设计和标准化施工，大大提高了生产、安装效率和安装质量，减少施工周期，确保变坡段和多曲率段搪瓷钢板表面的平顺度。

工程概况

桂湾一路、临海大道、滨海大道地下道路机电、装修工程位于深圳市前海合作区，为国内少见的多点进出城市地下道路，桂湾一路和临海大道地下道路规划为城市主干道，主车道行车速度为50km/h，出入匝道的行车速度为20km/h，双向6-8车道，主线隧道长约2.897km。滨海大道地下道路按城市快速路标准建设，设计行车速度为80km/h，主路为双向6车道加集散车道，主线隧道长约1.12km。

一

匠心设计 从细节处打磨

隧道闭合框架内主线、匝道、侧墙、中墙装饰搪瓷钢板采用超大规格板块（最大标准板块尺寸达到2790×1200mm），隐框设计，纵向一分为二，在诸多细节上体现了匠心精神。

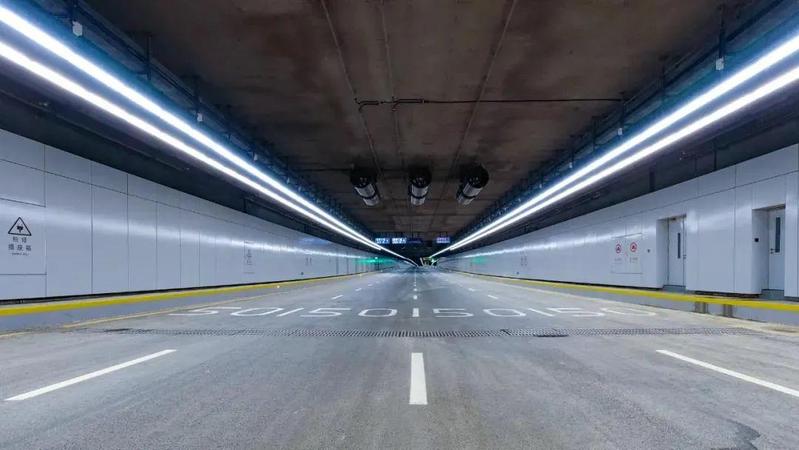

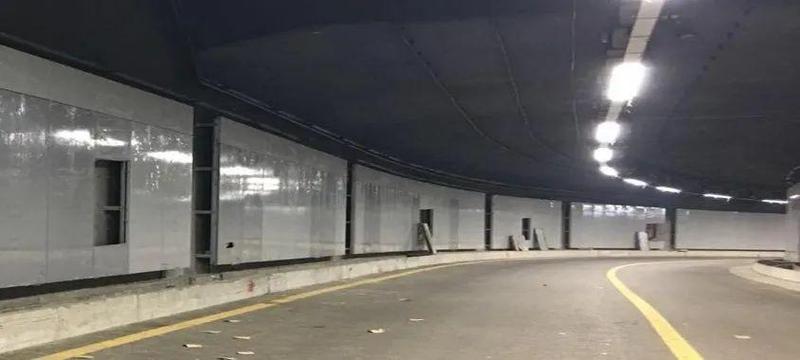

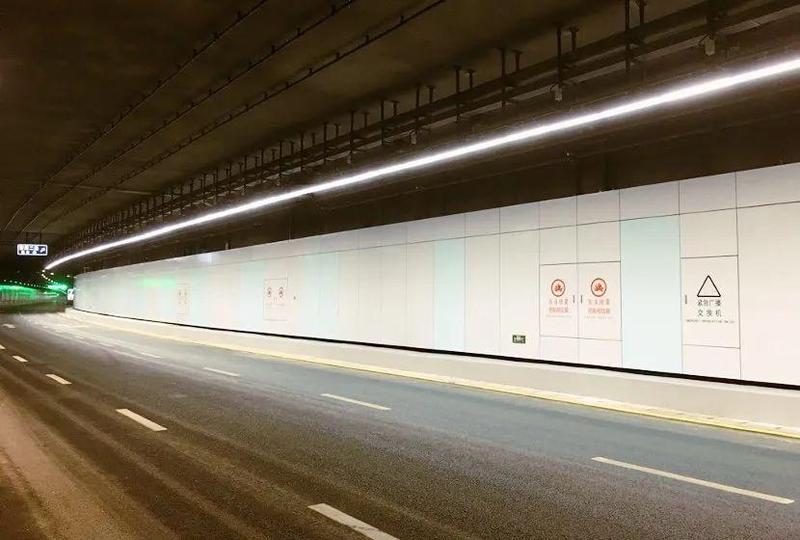

隧道内搪瓷钢板实景图

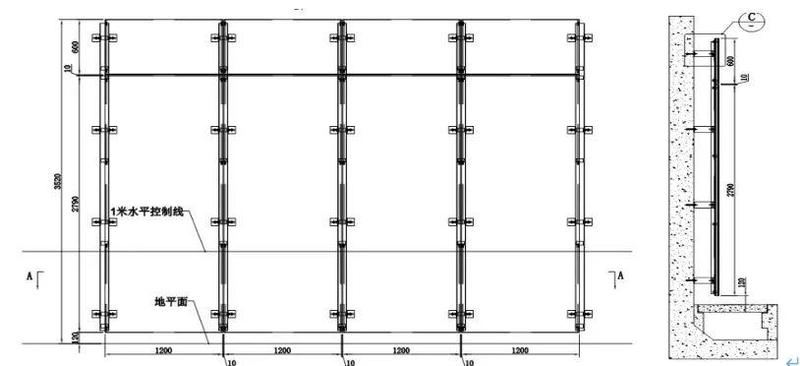

搪瓷板安装示意图

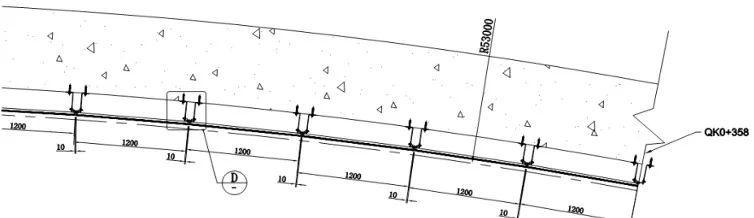

弧型段搪瓷板安装平面示意图

01/ 搪瓷钢板化整为零

针对曲面段转弯半径比较大，搪瓷钢板化整为零，通过3至4件异形板作为调整和过渡，使曲面变坡度段装饰面整体顺畅平整。

02/ 采用铅垂方式

针对出入口坡度落差大于30‰，采用铅垂方式，在视觉上保证整体感观上整齐划一的美感，大大减少异形板的使用，同时有效提高了施工安装效率。

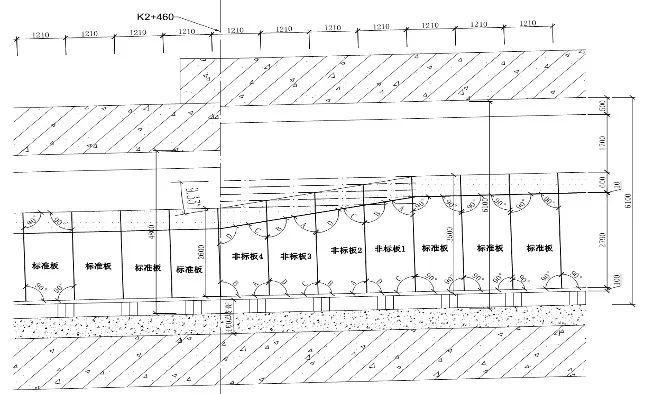

斜位非标搪瓷立面示意图

03 / 采用三维可调干挂系统

考虑到隧道曲面段与变坡段的特殊性，搪瓷钢板安装采用三维可调干挂系统，有利于调整曲面段和变坡段中转弯位、坡度落差位的自然过渡，从而简化安装和拆卸难度。

04 / 增加板材厚度，加强背板龙骨

针对超大规格板块设计，板材厚度由常规1.5毫米提高到1.7毫米，并加强背板龙骨，增强了搪瓷钢板整体刚性，保证平整度。

05 / 提高龙骨镀锌层厚度

针对前海沿海地区湿度大、咸度高等气候特征，龙骨镀锌层厚度由不低于55微米提高至80微米，同时膨胀螺栓选用耐腐蚀316不锈钢材料，提高整体防锈、耐腐蚀性能。

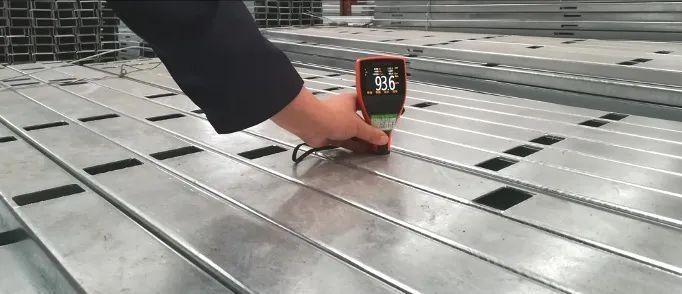

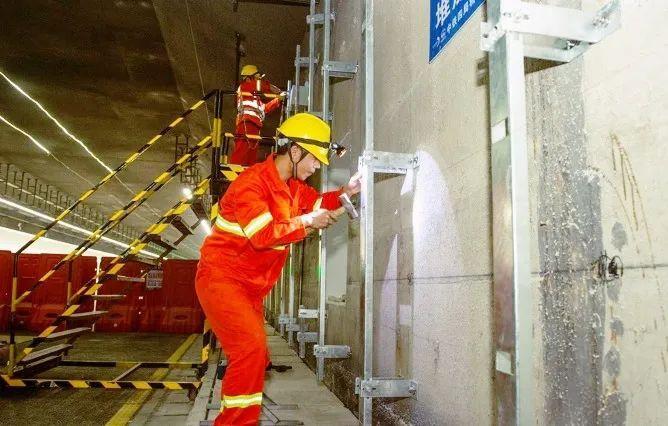

龙骨镀锌层厚度检测

06 / 设计颜色寻路导航

通过颜色寻路导航，每一个隧道用一个特定的颜色，通过色彩渐变提示区域变更，增加了视觉上的律动感，体现了不同道路的不同设计创意。

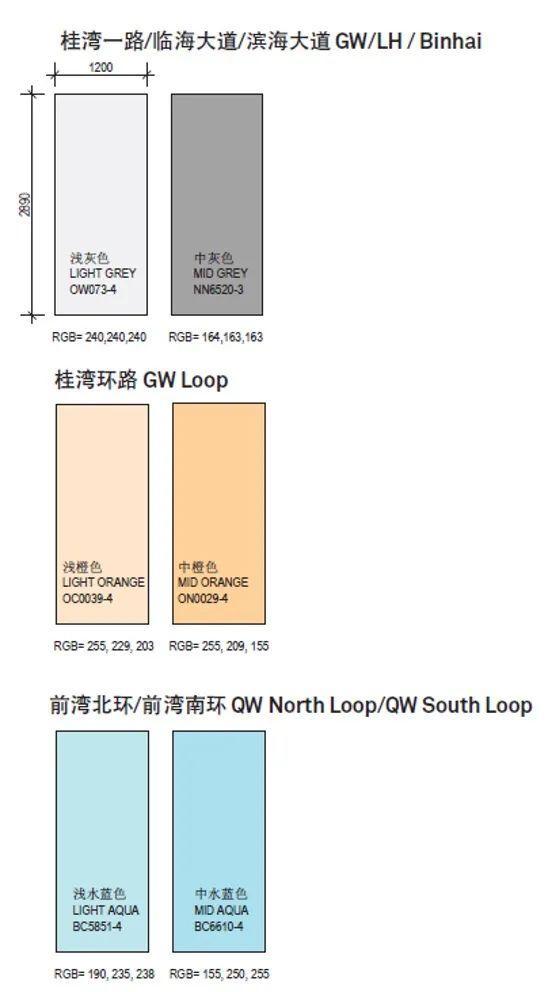

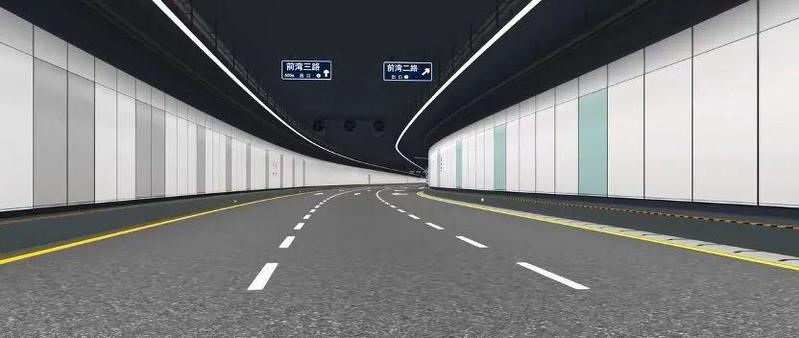

区域主题色示意图

07 / 统一开门尺寸、高度

考虑到现场消防、强电、弱电、智能化等各专业设备箱预留孔洞大小不一，将所有的箱门尺寸统一为1.5米×1米，无论在高度方向，抑或宽度方向，都保持了全线统一的开门尺寸，使整体视觉更美观和谐，有利于后期维护。

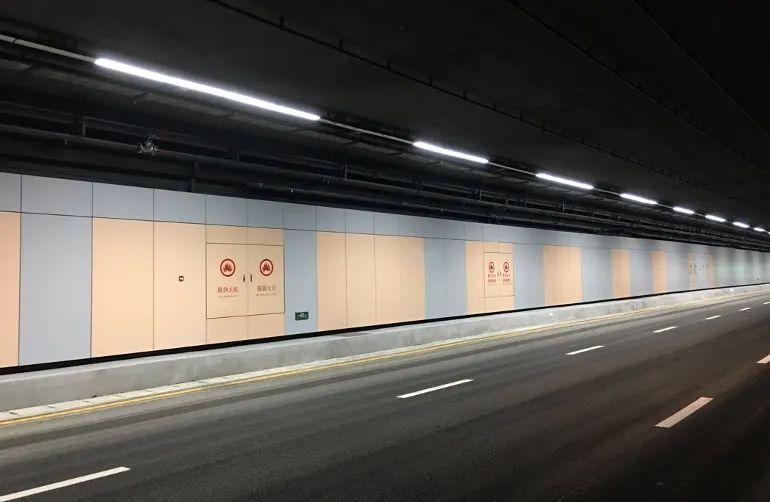

隧道内搪瓷钢板实景图

二

工艺决定品质 每一道工序都做到极致

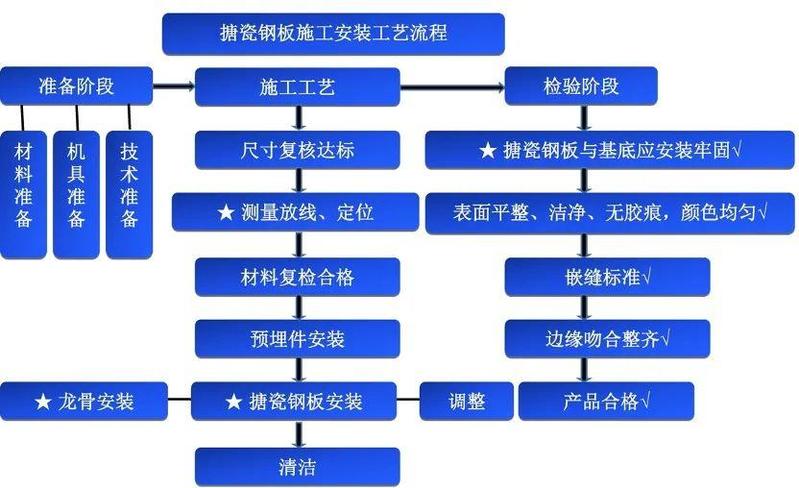

搪瓷钢板施工安装工艺流程图

01 / 复核尺寸

在施工前需要准确地对现场结构复核尺寸，按照图纸设计要求的控制线进行定位放线，利用精密仪器，如水准仪、铅垂仪等，对土建提供的“三线”进行精密复尺，为后期施工安装夯实基础。

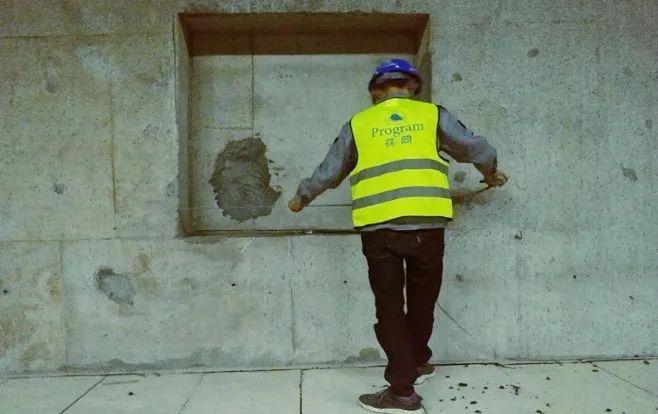

尺寸复核

02 / 测量放线、定位

以路面为基准引出墙面水平线（按变坡位置分段标出），然后放出各工作面的施工线，定出搪瓷钢板平面完成面线位置，使用红外线水平仪现场制作龙骨孔位定位线，搪瓷钢板分隔线。

测量放线、定位示意图

03 / 深化设计、排板

根据设计要求和测量数据完成深化设计、分格排板，绘制排板图和效果图。

04 / 龙骨安装

龙骨设计采用三维可调系统，使龙骨、搪瓷钢板均可进行微调。精准调整出曲面，变坡的完成面线，安装定位龙骨。

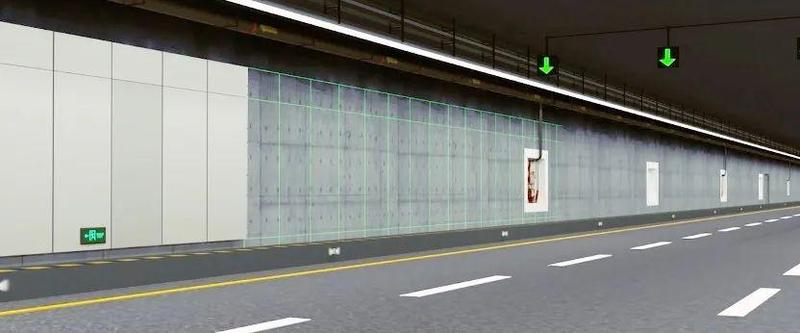

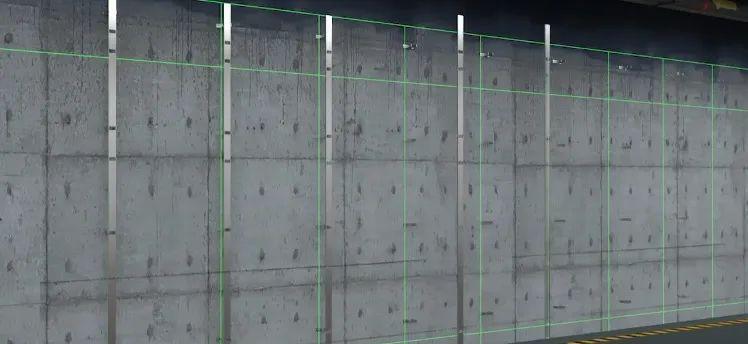

龙骨试排示意图

龙骨安装示意图

05 / 搪瓷钢板安装

标准板从一个方向依次安装，确保搪瓷钢板表面平整顺畅，边缘吻合对齐，板与板之间缝隙均匀、整齐划一。标准板安装完成后对曲线和变坡位置进行实际尺寸测量，确保非标板块的尺寸准确。

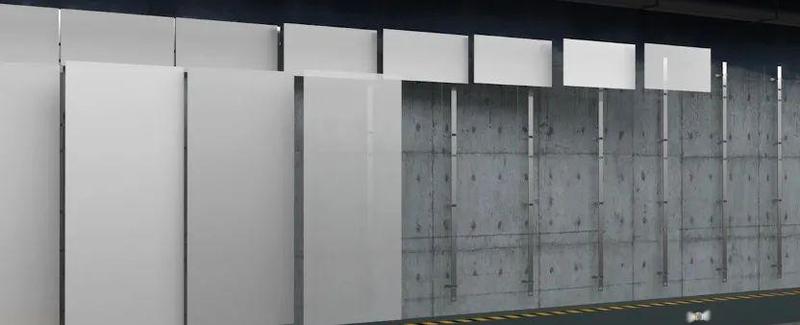

搪瓷钢板安装示意图

06 / 非标板块安装

最后安装非标板块，使曲线段和变坡度段流畅过渡，使整体完美符合要求。

非标准板块安装

搪瓷钢板

采用模块式设计和标准化设计

减少了供货周期

提高了现场安装效率和安装标准化

对建设项目总体目标的实现

提供了有力的保障

↓↓↓
