惊现“千里江山图”，莲花山顶这一网红厕所刷爆朋友圈

2021-02-24 20:02 来源：深圳工务署

人工智能朗读：

地处福田CBD

露天无敌景观平台

现代园林设计

豪华精致装修

大家以为工务鹅在介绍豪宅吗？

不卖关子，老实告诉大家

这里是一间公！厕！

去过莲花山公园山顶广场的市民不难发现，在广场后面有一座设计新颖、充满艺术气息的公共建筑，这便是备受社会关注、拆除原厕所后重建的山顶公厕。

2018年下半年，深圳市建筑工务署对莲花山公园开展了整体景观提升改造，位于山顶广场旁的公厕也被拆除重建。拆除重建莲花山公园山顶公厕，成为市属公园“厕所革命”首个试点项目。

经过一年多的设计及建设，新山顶公厕于2019年5月1日开始运行，投入使用后获得市民的点赞和认可。市民反映，这不只是一个厕所，还是一个令人印象深刻的地方，让人放松的同时可以观赏风景，赏心悦目。

斩获多项国际设计大奖

近日，深圳市第十九届优秀工程勘察设计评选结果公布，深圳改革开放主题公园项目·深圳莲花山顶公共卫生间荣获优秀公共及工业建筑类一等奖。

此前，该项目已荣获两项国际设计大奖，分别是：

2020.6.1获得德国ICONIC AWARDS 2020标志性创新建筑奖WINNER优胜奖

2019.9.1获得欧洲ACTIVE HOUSE国际联盟主动式建筑奖SPECIAL COMMENDATION特别表彰奖

项目名称：深圳改革开放主题公园·深圳莲花山顶公共卫生间

建筑方案设计单位：深圳市华汇设计有限公司

“北山栖鸢”意象

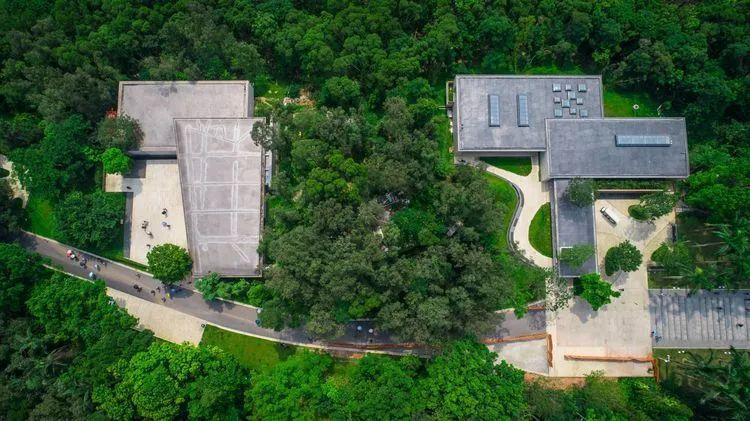

莲花山顶公共卫生间作为深圳莲花山顶环境提升工程的重要组成部分，与展厅共同组成了山顶建筑群，为登山群众提供观展、休憩及如厕场所。

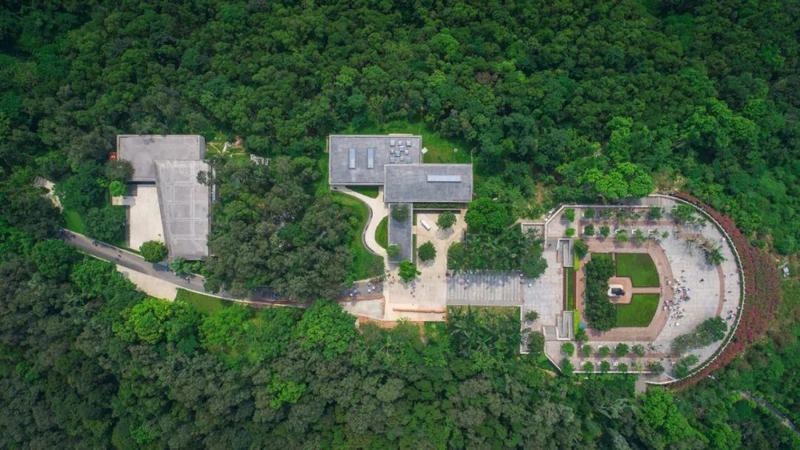

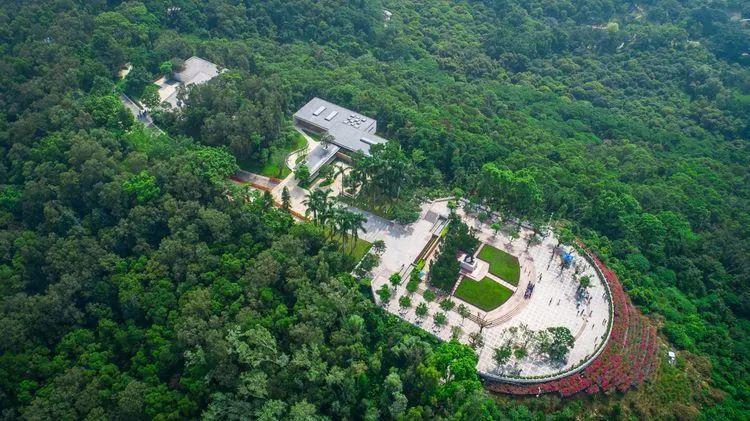

项目位于深圳福田中心区中轴线，南侧为小平铜像广场，西侧临金桂路，人流量较大，北侧与莲花山顶展厅相隔一座小山坡，东侧植被茂密，景观极佳。

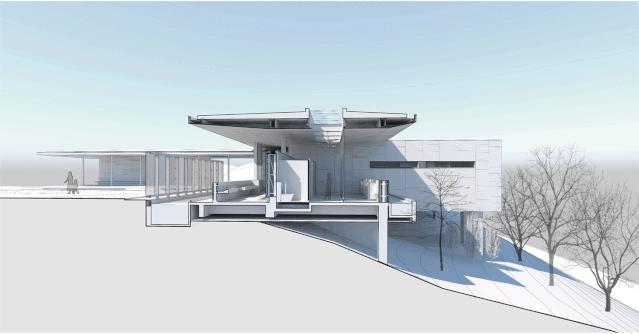

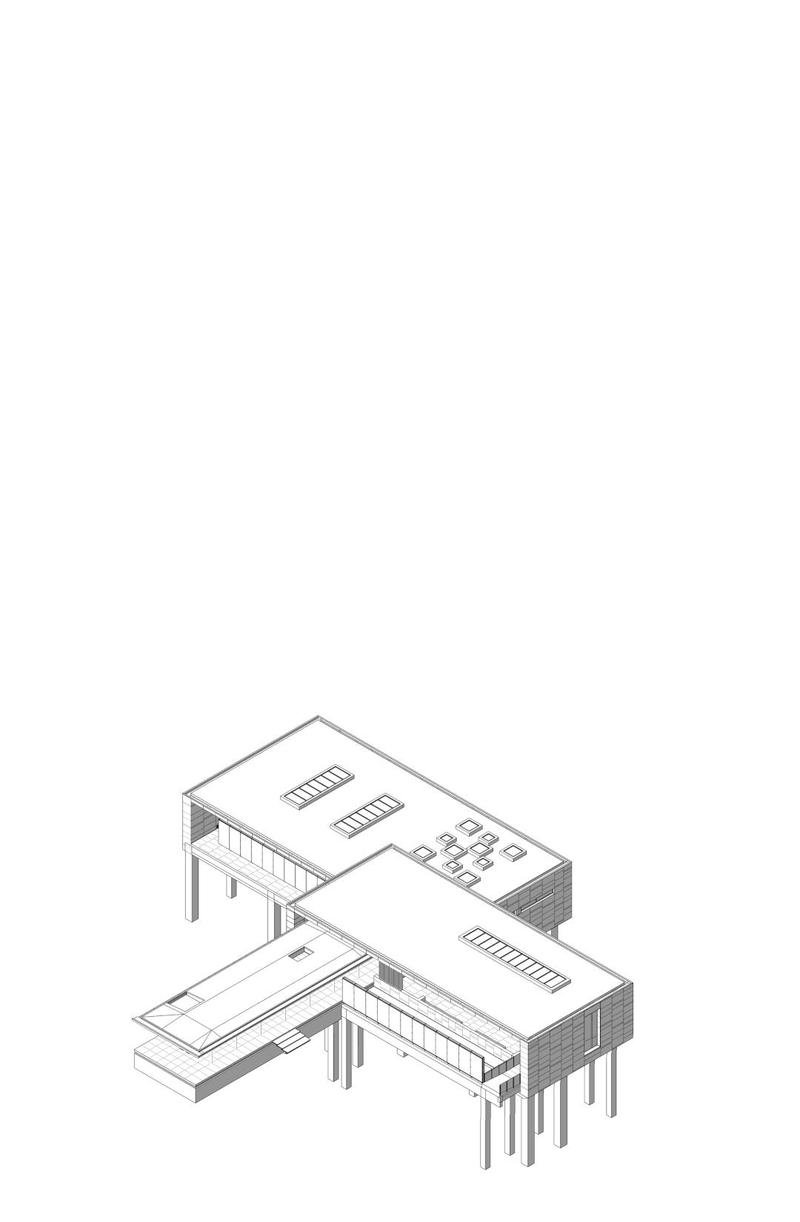

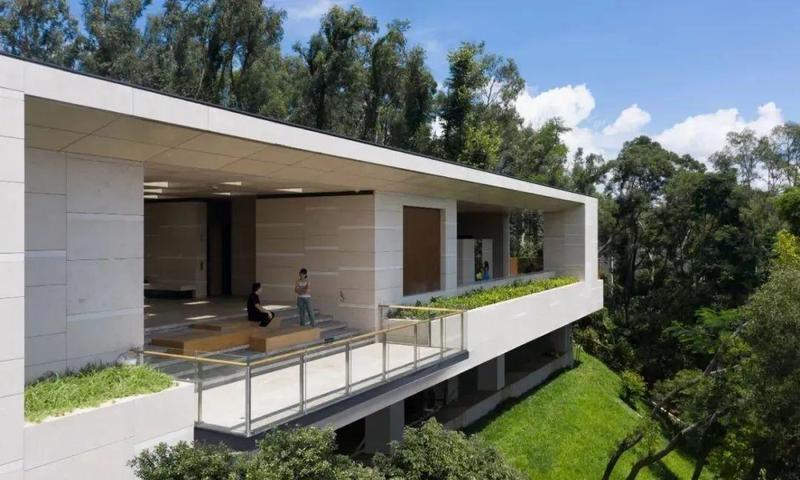

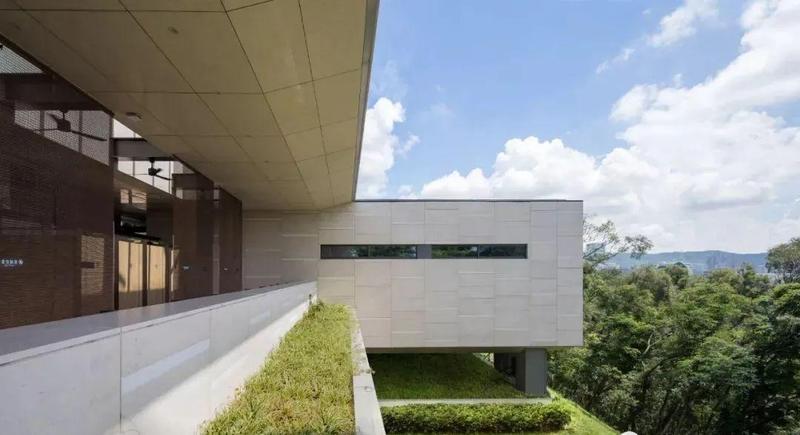

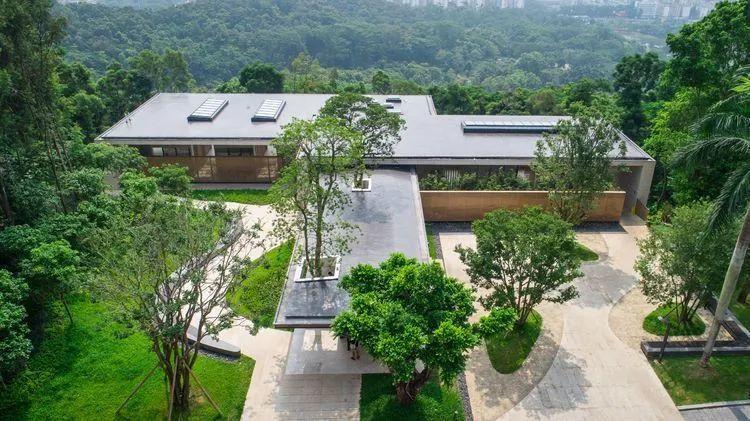

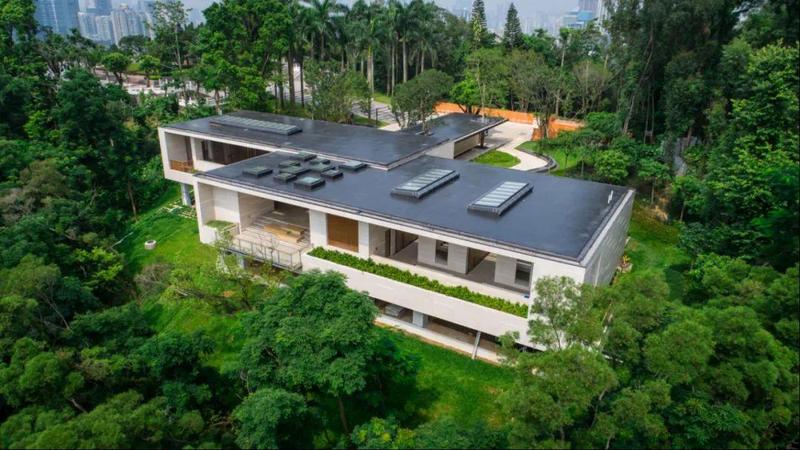

在总体布局上，建筑以休息长廊串联南北两翼的男女卫生间，打通金桂路一侧广场与东侧山林的视觉通廊，东侧主体以吊脚楼的方式轻轻落在山坡之上，恰似一只鸢鸟栖息在山林之间。建筑与自然景观融合在一起，虽由人作，宛自天开。

亮点一：如厕观赏山林

在设计方面，新公厕采用“环境低冲击”设计理念，以人为本，在满足使用功能的基础上，使公园公厕生态化、艺术化。充分利用公园的环境优势，在满足私密性的前提下引景入室。

公厕主体较西侧广场标高下沉600-900mm，使其建筑体量于广场一侧获得宜人尺度。建筑以谦虚的姿态融入环境之中，成为自然景观的一部分。同时，通过吊顶与厕格的空隙，将东侧山林绿意渗透进来。

重建后的新公厕扩大了建筑面积，增加了休息长廊和观景台，现有面积约950平方米。厕位排布充分考虑了用户的排队习惯及视线景观，清晰便捷，有景可赏，使如厕成为一种享受。

亮点二：如厕观赏名画

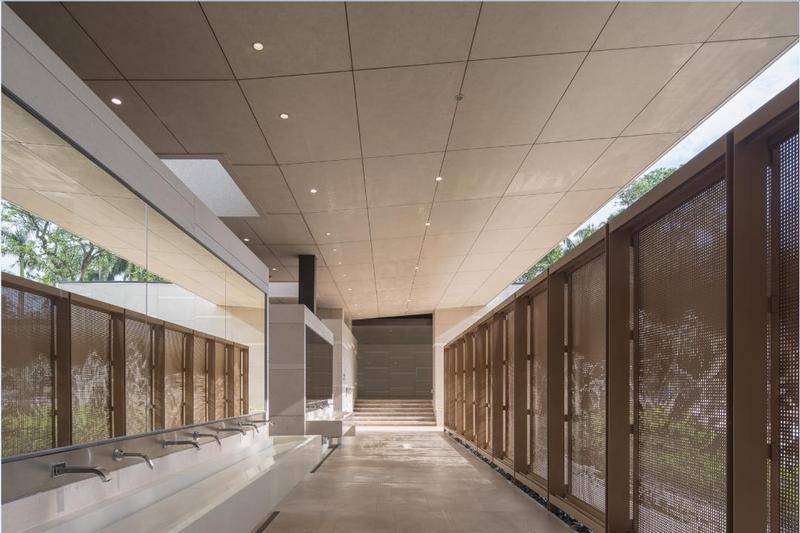

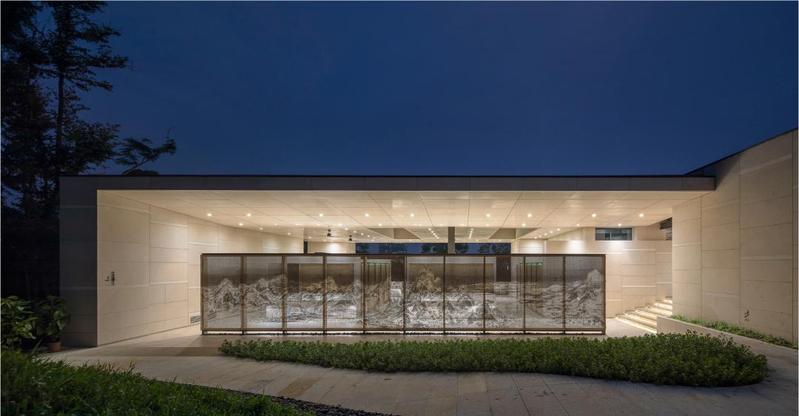

公厕沿人流密集的广场一侧设置了两列穿孔金属板屏风，将北宋名画《千里江山图》以参数化的方式进行像素处理，在发挥其保护如厕私密性的同时，以艺术化的形式向市民展示千年名作的风采，赋予休闲广场浓厚的人文气息，打造莲花山新的景观亮点。

亮点三：人性关怀的服务

公厕由男女卫生间、无障碍卫生间、第三卫生间、母婴室和多功能休息长廊组成。男厕布置16个厕位（含小便斗），女厕布置25个厕位，男女厕卫洁具比例达到2:3，极大地提高了高峰期服务能力，切实解决了女厕排队等候时间过长的现实问题。

与此同时，设计在细节方面也充分考虑了多种使用需求：部分男女卫生间厕格设有助老助孕设施和折叠婴儿座椅，厕格外设有空置提示灯，除常规配置外，男女厕所内还设有吊扇、灭蚊灯、应急照明等设施。

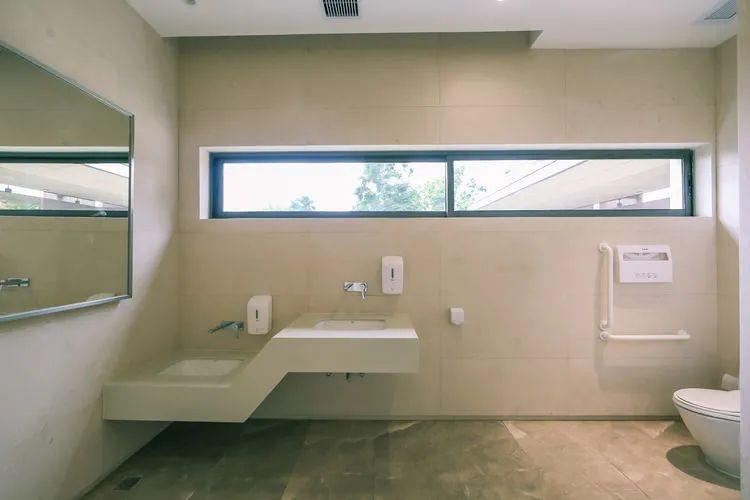

母婴室内设有纯净水机、温奶器、护理台、洁污分离双水池、儿童安全座椅等；第三卫生间的布置考虑了父亲带女童、母亲带男童及成年子女照顾行动不便的父母等多层面家庭如厕需求。

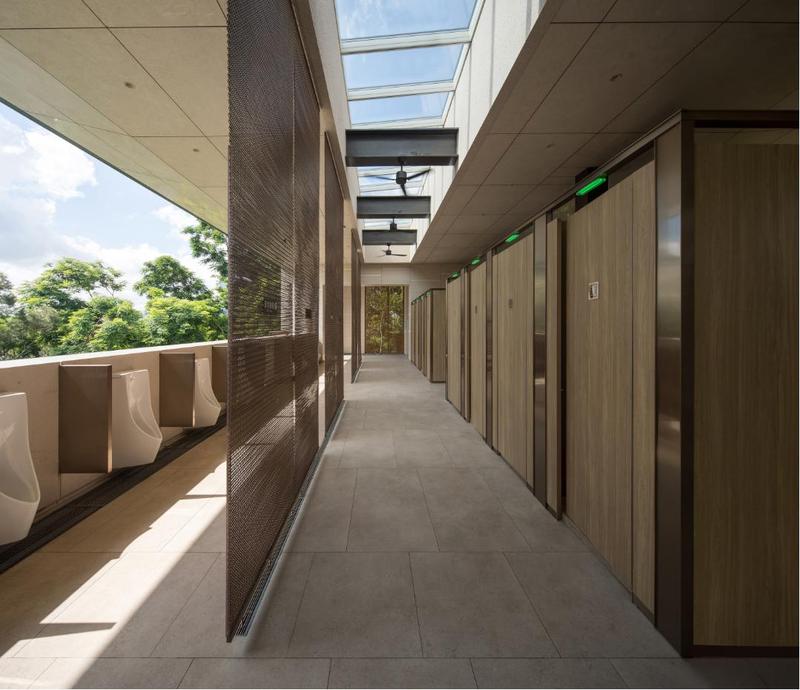

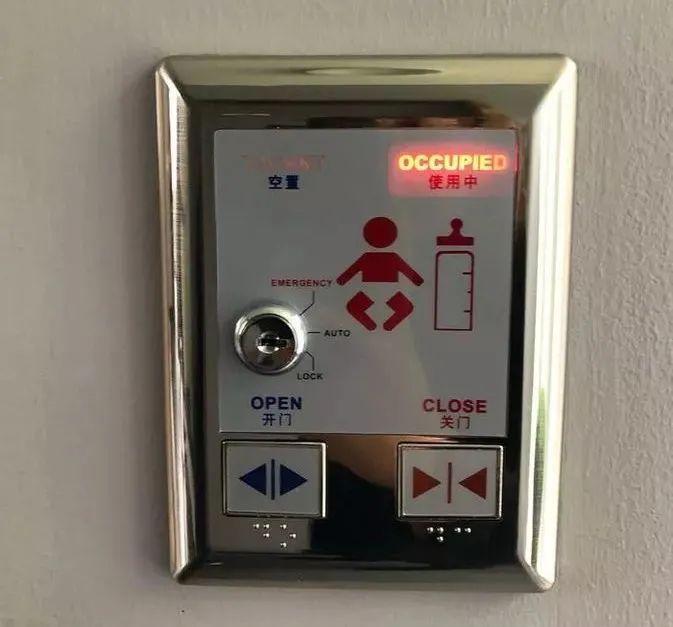

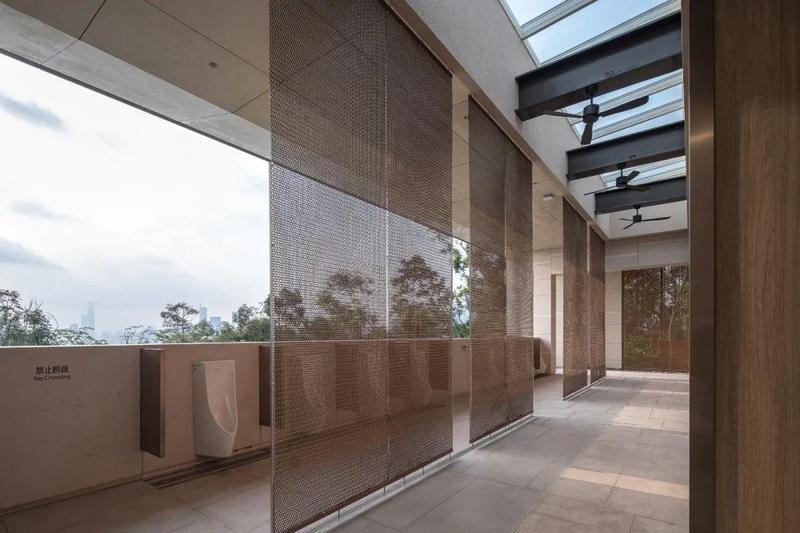

母婴室、残卫及第三卫生间采用平移式自动门，方便推婴儿车、坐轮椅的人群使用；男厕以金属网帘遮挡小便斗，增强私密性，进一步升级人性关怀的如厕服务。

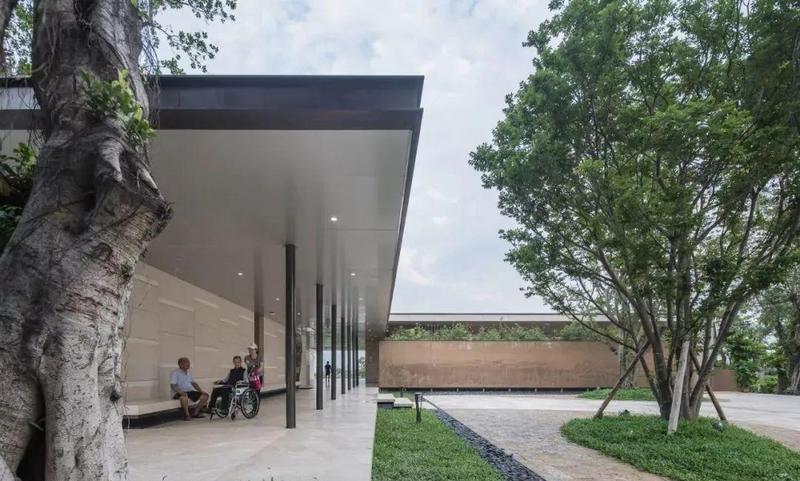

休息长廊具有避雨及等候功能，设置有宽敞的休息长椅，可在休憩同时回望小平像及广场景观。同时布置有自动售卖机、手机充电插座、分类垃圾回收等便民设施。

夜间厕格内照明采用顶光结合U玻内壁灯的方式，照明设备选用4000k色温，保证照度均匀充足的同时，给人以温馨舒适之感。

亮点四：舒爽的通风及采光环境

设计充分利用公厕位于山顶开阔地带的地理优势，实现最大程度自然对流通风。通过平面均匀分布的开口设置，导入自然季风，再通过屋顶下遮阳空间的降温，形成舒适的低温气流，使公厕及休息长廊内，即使在最闷热的夏季也保持舒爽的体感温度。

公共卫生间层高4.5米，上设天窗，室内空间高挑疏朗、明亮清爽、采光通风俱佳，解决了普通公厕阴暗潮湿、气味难闻的问题。

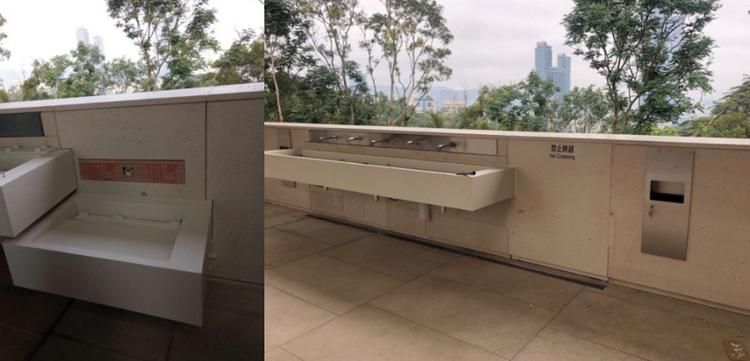

厕格采用落地设计，在马桶后侧的墙内设排气管井，第一时间将厕格内的异味排除，保持整个公厕的空气质量；在洗手池区域的墙体内设送风管井，鼓风机抽取新鲜空气通过送风百叶吹干洗手池一侧地面，避免地面湿滑，排除不安全因素。

设计策略：场所营造

策略一：一轴两翼

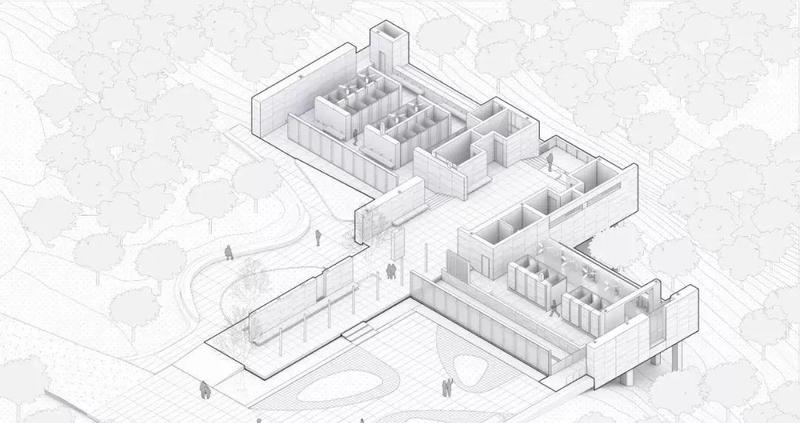

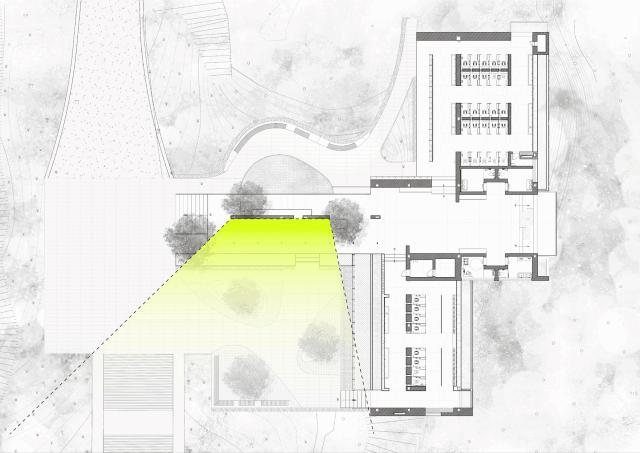

莲花山山顶公共卫生间的主体功能由四部分组成，休息长廊与观景平台作为空间主轴串联起北侧的女卫生间、南侧的男卫生间、中部的母婴室、残疾人卫生间及第三卫生间。

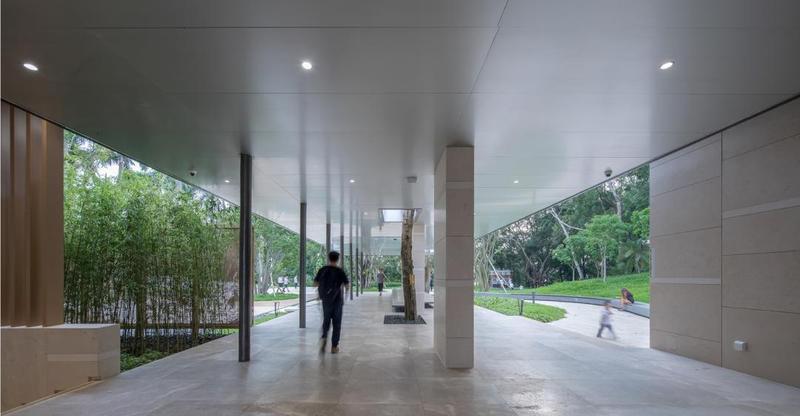

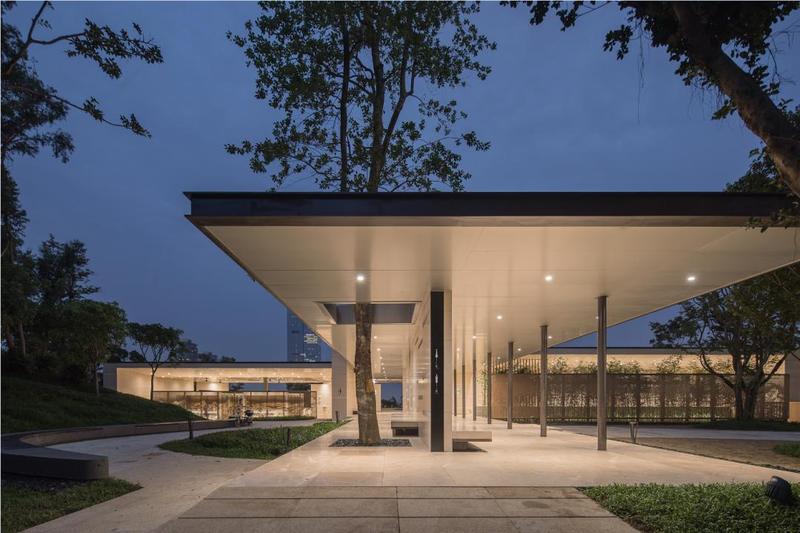

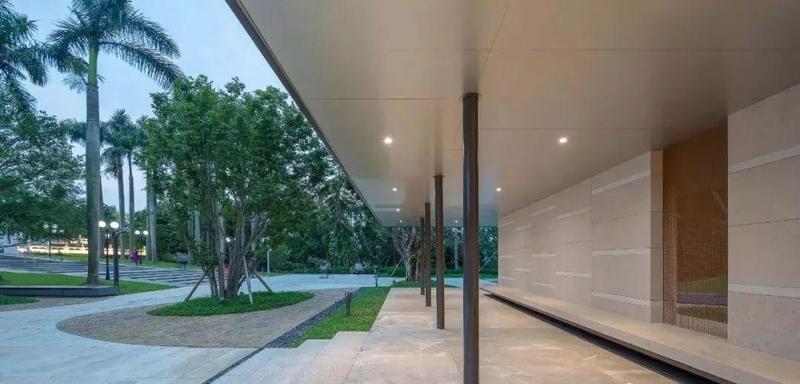

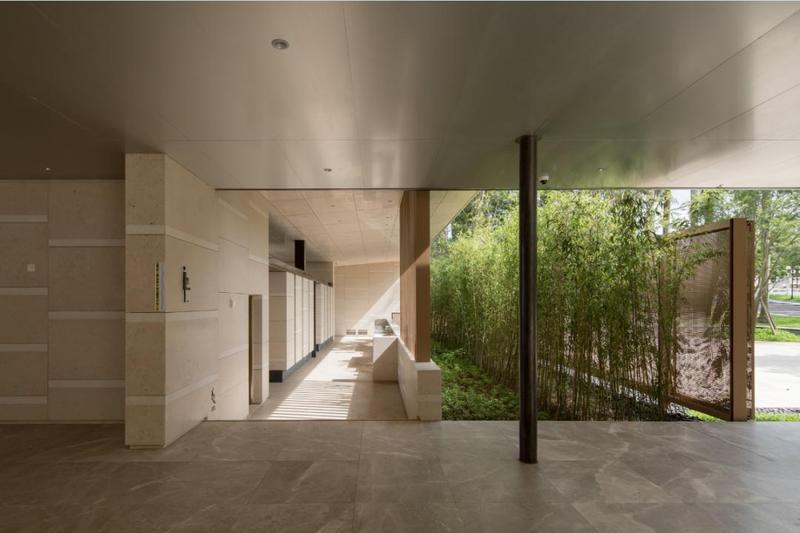

休息长廊对整个建筑具有统领作用，既是动线主轴也是景观主轴，兼避雨及等候功能，沿南北主要景观面设置有宽敞的休息长椅，同时设有自动售卖机、手机充电插座、分类垃圾回收等便民设施。

策略二：借景营园

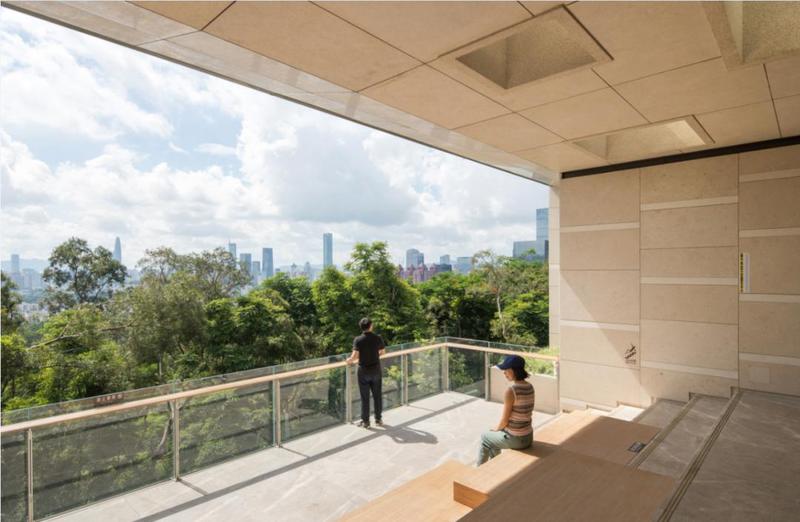

休息长廊东西向布置，可充分释放其观景属性。南向休息座椅正对小平像广场及南侧绿化小广场，视野开阔。北向座椅的对景为北侧小山丘，安静宜人，座椅的朝向避开了西侧人流较大的金桂路。母婴室和家庭卫生间门口设置休闲台阶等候区及观景平台，郁郁葱葱的山林与鳞次栉比的城市远景尽收眼底。

策略三：引景入室

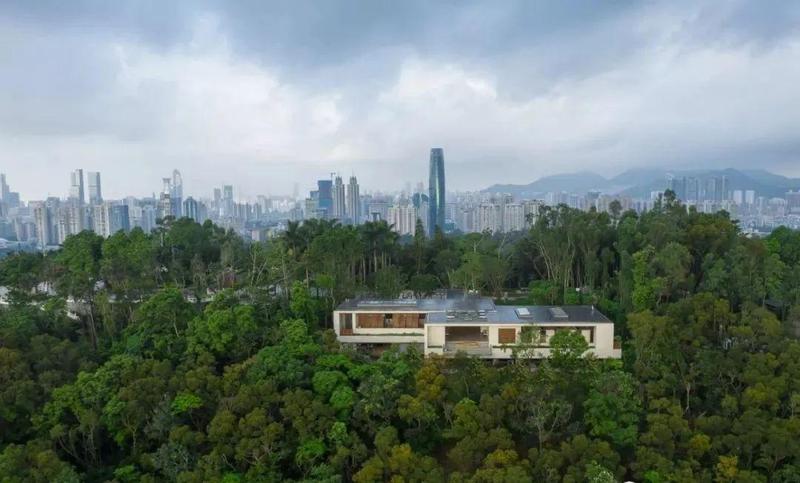

基地不仅赋予建筑强烈的“自然属性”，同时也提供了将其自然属性发挥到极致的有利条件：由于东侧登山路标高较低，且无视线干扰，男女卫生间的主体空间均可靠东侧布置并采用全开敞的处理，引景入室。居高远望，山林近景及城市远景如画卷般180°徐徐展开，山海城融合的美景，令人身心放松，是山顶公卫最奢华的配置。

策略四：因借体宜

明代造园家计成曾在【园冶】中提到：园林巧于因、借，精在体、宜。如何因借是设计中反复思考的所在。以休息长廊主导的流动空间中，通过实墙、柱廊、穿孔板、格栅等不同界面的限定和引导，实现空间的延展和转折、景致的层次和多变，从而获得流畅丰富的感官体验。

策略五：公共与私密

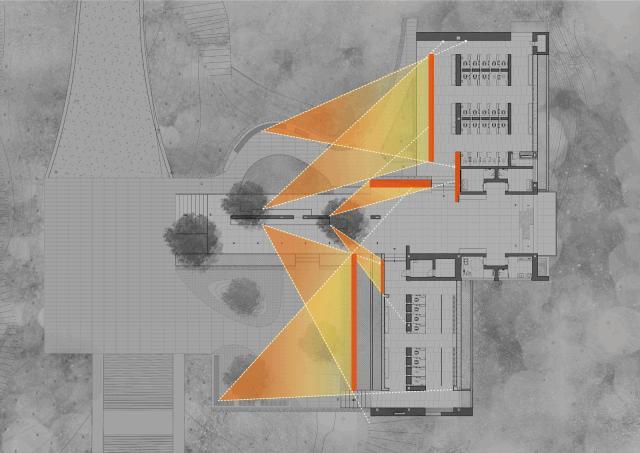

开敞的布局和流动的空间也给设计提出一大挑战，即如何解决私密性与公众性的矛盾。以男厕为例，私密性从强到弱依次为小便斗区、厕格区、洗手区，

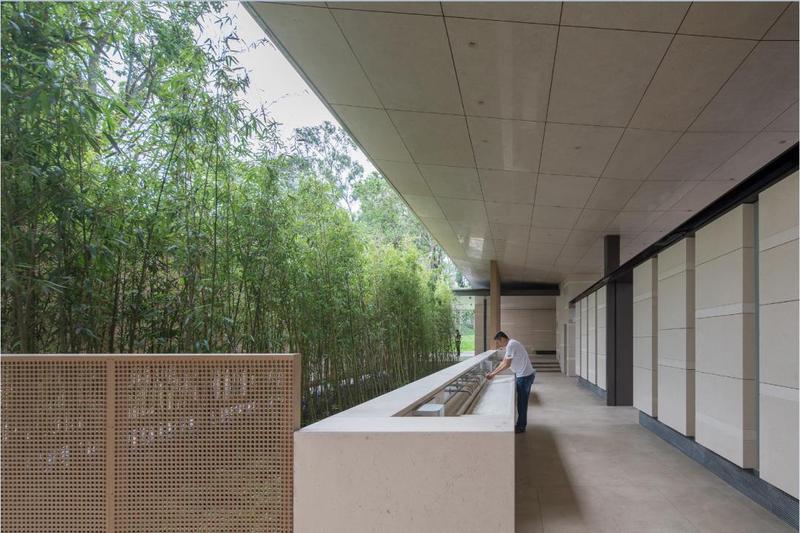

其中洗手区具有一定公共性，设计以千里江山图、格栅、石材墙面依次遮挡，通过精准计算，刚好使厕所内的私密区域避开了行人的视线。同时，小便斗区域也避免了东侧观景平台和南侧山顶小平像广场一侧的视线干扰。在此基础上以金属网帘进行区隔遮挡，进一步增强了小便斗区域的私密性，体现细致入微的人性关怀。

策略六：保留与重塑

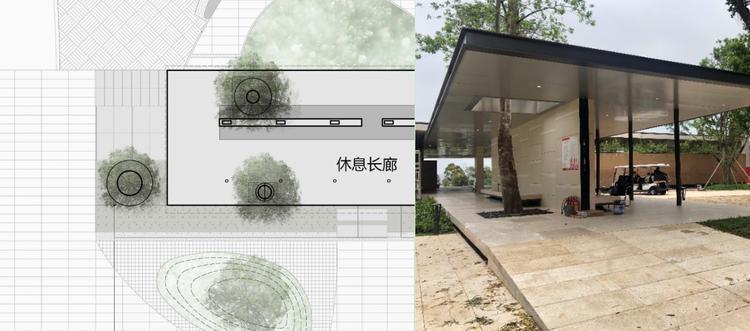

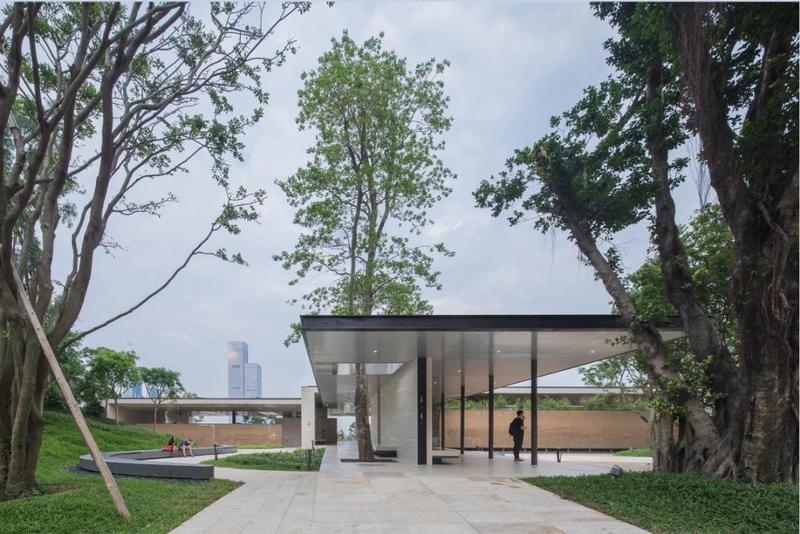

在重塑场所景观的过程中，基地上的杂木灌木被规整清理，树径较小的普通乔木被迁移至公园其他位置，三棵姿态优美的高大乔木得以保留。在这里，自然是空间的主角，树与廊相依相生，一起见证光阴荏苒、岁月变迁。

设计管理：虽由人作，宛自天开

莲花山公园山顶广场项目作为深圳重要地标，需要体现中国特色、深圳特色，市建筑工务署创新设计招标及决策机制，迅速筛选国内外中式风格的知名设计团队，从团队优选到最终方案确定，仅用时16天。最终的设计方案不局限于中式风格，而是通过院落、照壁、门廊、景观的整体设计，体现中国魂。

项目采用了设计和施工一体化的EPC建管模式，接收后仅40天就开工建设。2019年9月底，台风“山竹”来袭，莲花山顶作为重灾区，山顶林木严重受损。市建筑工务署建立了快速的应急反应机制，迅速组织设计、总包多次勘察现场，利用节假期，快速完成改造方案，并顺利定案，整个过程仅用20天。修复改造后的莲花山顶“虽由人作，宛自天开”。

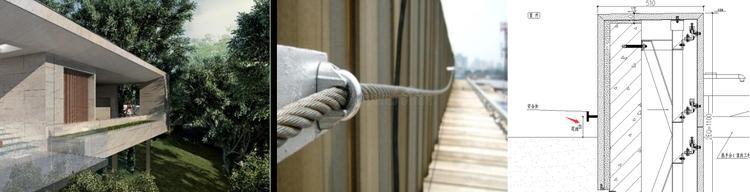

安全防范：设计不止于满足规范
